sábado, 8 de enero de 2011

Gondola Veneciana

A continuación el paso a paso de la construcción de la góndola que comentaba en el punto anterior:




















Cuando abres el paquete del kit te encuentras con dos laminas de madera de 18 x 42 cm y espesor 2 mm precortada por láser, por cierto sin fallos. El diseño esta muy bien hecho, las piezas encajan muy bien en el montaje. Una hoja de instrucciones donde se detalle bastante bien como se debe hacer el montaje y cuatro piezas metálicas de aluminio inyectado. Pertenecen a la Roda y Codaste junto con los dos leones decorativos que van a estribor y babor en la zona donde se sientan los pasajeros.

El nivel de dificultad es bajo, para principiantes, el costo es bajo y se hace en dos días que es lo que me ha costado a mi. Adornarla y pintarla me ha costado algo mas de tiempo que ensamblarla.






















Pegas las piezas que van a hacer de casco, bordas y amuradas. Técnica sencilla. Los mamparos centrales dividen el casco que es completamente plano y que encajara con las dos cintas laterales que harán de bordas. Los mamparos serán a su vez el cierre delantero y el respaldo del asiento de los pasajeros.

Todas las piezas se montan con ensambles de forma como se ve en la foto superior. No hay temor a equivocarse.


Seguimos con el montaje del casco plano, la cubierta trasera y la cubierta especial delantera de forma triangular y que coincide con el mamparo delantero. La pieza va cogiendo forma.


Pegado de las pequeñas amuradas de la zona de los pasajeros


Y pintado del interior de la zona trasera de color rojo

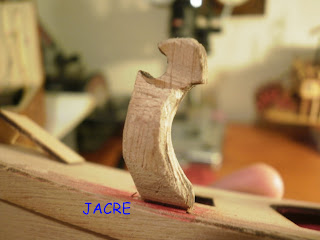

Una vez realizado todo este proceso pasamos, como comentan las instrucciones, a dar forma al soporte del remo. Como ponen las instrucciones, el soporte se realiza dándole volumen a la pieza por laminación de capas de 2 mm de chapa y luego dándole la forma final con la lima y la lija. El resultado es el siguiente:



Acabado todo esto, se pegan los cintones laterales, el pie del gondolero, los soportes de los leones y se tapan todos los agujeros resultantes del montaje con masilla de madera. Se monta el soporte de la góndola, las sillas y se añade el típico tronco de amarre veneciano que todos conocemos en el soporte de la góndola. Este ultimo no viene en el Kit, es aportacion mia y en la foto solo esta presentado porque todavia le falta tornearle la punta. Por ahora esto es todo lo que he hecho.


viernes, 7 de enero de 2011

La tienda de Gilberto Penzo

Bueno, por fin... Las entradas de Venecia y las fotos iban encaminadas a mostraros lo siguiente que os quería contar.

Antes de hacer un viaje, como siempre que voy a algún sitio, investigo un poco en los foros o en la web para saber si allí donde voy hay un museo, un barco, un astillero, un belén o una tienda de modelismo que merezca la pena visitar. Tengo varias visitas de varios sitios que si puedo ya os pondré.

En el caso de Venecia, encontré una persona en la red que parecía ser interesante y resulto ser muy interesante. La persona en cuestión es un artesano naval que tiene una tienda (que es la de la foto). Como vereis se dedica al modelismo naval veneciano y tiene autenticas joyas del modelismo.

La pagina en cuestión es veniceboats.com y la persona es Gilberto Penzo
Si es interesante la tienda y estudio, que se puede ver en las fotos y en la pagina web, mas si cabe es su astillero o laboratorio como se llama en italiano. Como la tienda estaba cerrada cuando llegue, me fui a la tienda de enfrente y me indicaron que el taller se encontraba en la calle lateral. No estuve mucho rato pero por lo menos disfrute del sitio. Me pareció el paraíso.

El objetivo de la visita no era mas que comprar un sencillo Kit de Góndola que vende para principiantes compuesto por dos laminas de chapa con las piezas cortadas por láser, instrucciones de montaje y cuatro piezas de aluminio inyectado. Sencillo pero me bastaba para realizar una góndola sin romperme mucho la cabeza y de paso ver que tenia por allí. Tiene muchos Kit de ese tipo y vende bastantes planos y muchas mas cosas. Os remito a la pagina Web. No tiene desperdicio.

La Tienda

Aqui podeis ver el Kit de Gongola acabado

Varios Kits de barcos venecianos

Varios barcos realizados por Gilberto





lunes, 3 de enero de 2011

Astillero de Gondolas

Primero de todo. ¡Feliz año 2011!

Después quiero mostraros una foto de un autentico astillero de góndolas que encontré paseando por Venecia. Muy bonito y muy curioso.


Lo podéis encontrar al lado de un canal en medio de la ciudad antigua. No recuerdo muy bien la calle pero podría marcarlo en un mapa. Intentare buscarlo y ponerlo en el blog.

....

....

....

Dicho y hecho. Aqui esta:
